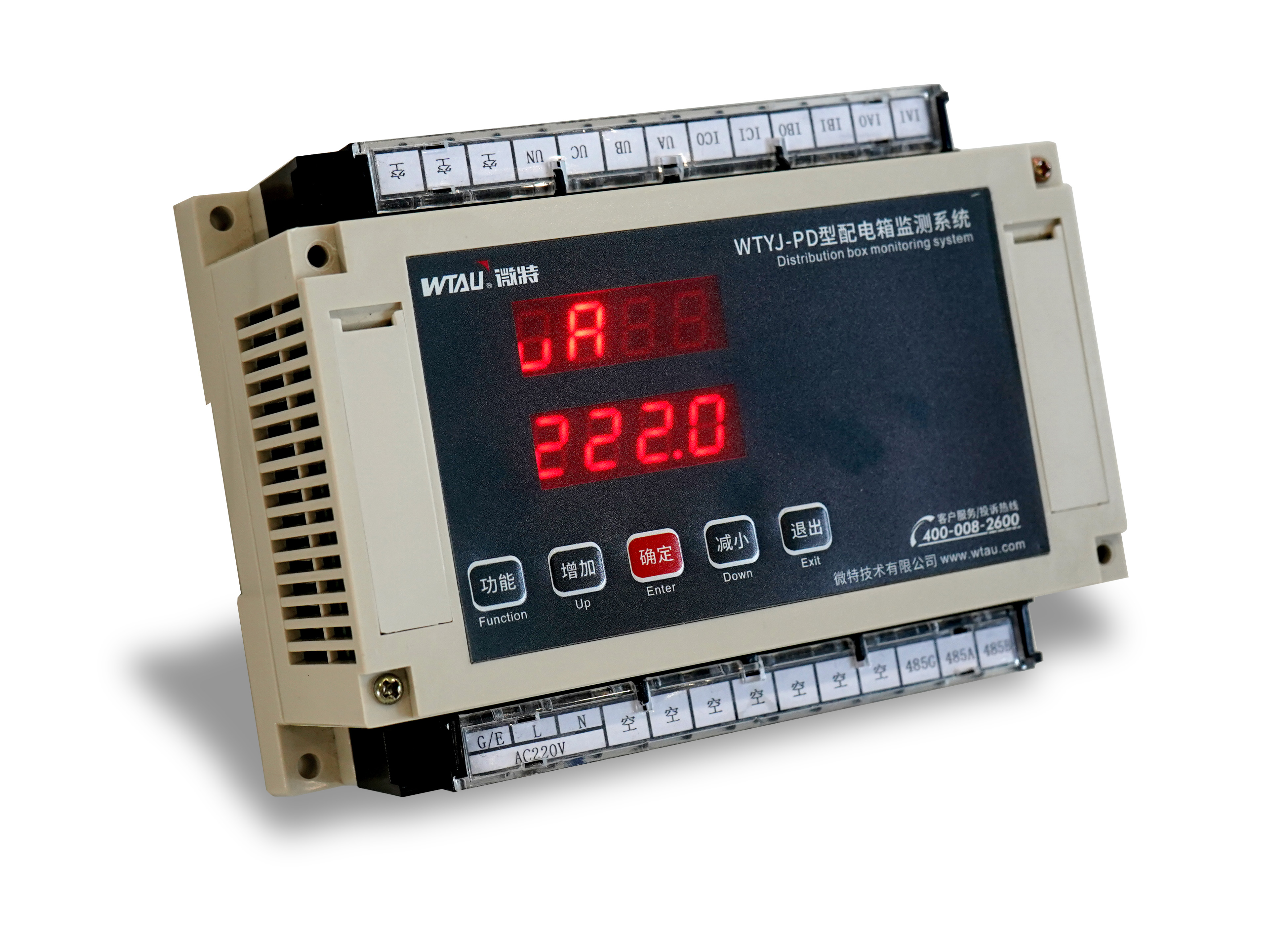

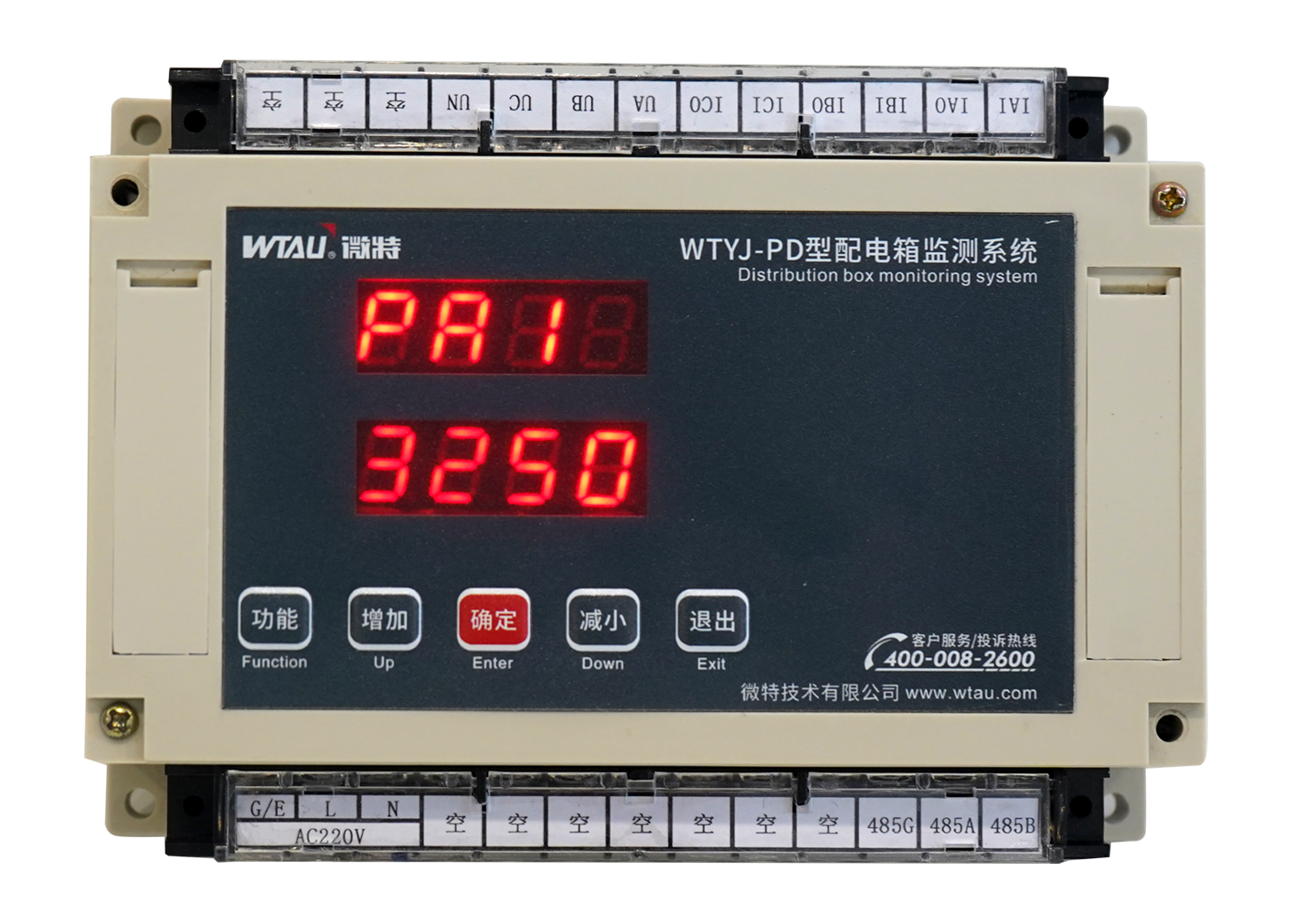

WTYJ-PD型配電箱監測儀表，支持實時電壓電流功率監測、能耗計量、預警保護，PC遠程/定時限電。采用新一代物聯通信技術，實現了智能化電氣數據采集。結合智慧能源服務云平臺，將用戶側的電流、電壓、溫度、細分電量和故障報警等。數據與系統集成對接，通過大數據分析與信息推送，實現安全用電和智慧管理。廣泛應用于家庭、宿舍、市政工程、路燈、農場、出租房等各類用電場所的智慧用電。
產品特性
> 采用高性能微控制器(MCU)，實時進行信號處理和智能控制；
> 無線發送數據上傳，遠程數據監控功能；
> 實時對電壓、電流、線纜溫度上傳云端服務器；
> 線路三相電源電壓、負荷電流實時上傳；
> 故障記錄報警保護功能及參數可在線設置修改；
> 具有電量測控，有功、無功數據上傳云端服務器；
> 支持 MODBUS 協議，支持接入第三方監控系統；
> 結合智慧用電服務云平臺/手機 APP，實現安全用電和智慧用電管理。
主要技術參數
> 額定電壓：230V
> 額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A
> 額定頻率：50/60Hz
> 額定絕緣電壓(Ui)：500V
> 額定沖擊耐受電壓(Uimp)：6kV
> 極數：4P（三項四線制）
> 通訊方式：RS485、RS485+4G
功能特點
1、計量精度高：
滿足IEC 62053-21:2020/IEC 62053-22:2020和IEC 62053-23:2020 的要求。
在 10000:1 的動態范圍內，全波/基波有功能量計量誤差小于 0.1%。
在 5000:1 的動態范圍內，全波/基波無功能量計量誤差小于 0.1%。
2、測量數據多：
7路電壓/電流信號原始波形（22-bit），DMA模式輸出，更新頻率 6.4kHz
7路電壓/電流信號直流分量合相和各相全波/基波電壓/電流有效值和有功/無功/視在功率/能量
零線電流有效值
功率因數
3、功能更全面：
支持分段角差校正（五段），調整范圍是±2.8°
支持全波有功功率分段比校正（三段）和二次補償（offset 校正）
支持全波/基波無功率和基波有功率比校正和二次補償（offset 校正）
支持小信號加速校表
支持配置參數自動校驗
支持三相三線/三相四線應用
產品優勢

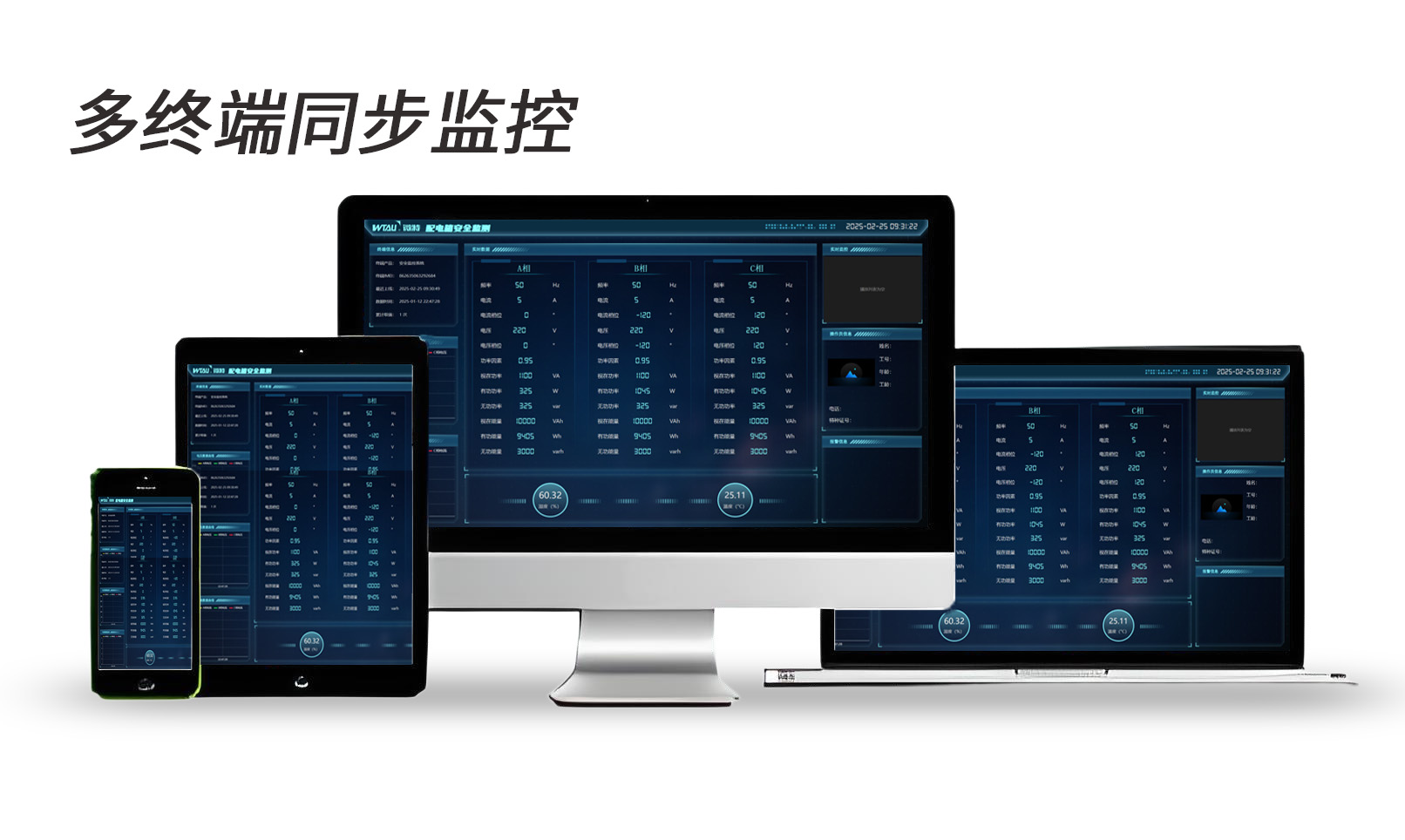

智能物聯 遠程監控
溫度、電量、電流、電壓、功率、狀態等數據信息實時監控,儀表內部配備通訊模塊，可將數據發送到指定的物聯網平臺。當電氣線路數據發生異常,實時推送給管理人員:可遠程與定時控制，可定時開關、功率限定、電量限定-可自定義設備的保護電流。
多管齊下 保障安全
當用電線路異常時(如:欠壓、過壓、過載、漏電等),系統會自動預警、報警,最大限度的預防電氣火災;具備定時自檢、遠程自檢和本地自檢功能,自動進行每月漏電自檢,發送檢測信息聯動云端,讓隱患消失于無形。
應用廣泛 功能全面
功能全面，接口豐富。在各行業都可應用。金融系統、智能酒店、智慧學校、智慧城市、移動通信、智慧農業、市政工程、智慧樓宇、智能電網、智慧能耗管理、電力大數據等都可應用此產品。
核心價值
強電弱電一體化能管安全一體化。
軟件硬件一體化'云、管、端”一體化。
從系統設計、成套、安裝、運維等全生命周期實現資源優化和低碳降耗。
WTYJ-PD型配電箱監測儀表，支持實時電壓電流功率監測、能耗計量、預警保護，PC遠程/定時限電。廣泛應用于家庭、宿舍、市政工程、路燈、農場、出租房等各類用電場所的智慧用電。
